20ℓ~50,000ℓのタンクや遊具・特注品の樹脂成形

プラント・工場で水処理や薬品の貯留に数多く採用された実績を誇るスイコーのタンク・容器。
耐薬品性に優れたポリエチレン製のタンクが、それぞれの特徴で貴社の技術をバックアップいたします。

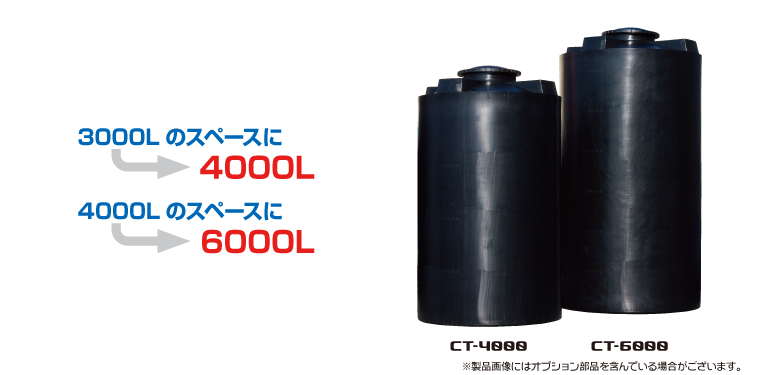

ULタンクをベースに省スペース化した丸型背高タイプ
従来より約20%の設置面積をすることで、ワンサイズ上のタンクの設置が可能
内層はナチュラルで清潔

基本設計:内溶液比重~1.3まで、耐熱~40℃まで



本体材質:ポリエチレン ※()はオプションです。製品寸法公差:±1.5%。(単位:mm)

品番 容量 外径 全体(高さ) 胴部(高さ) PCD アンカー本数 備考
CT-10000 10,000 2,000 3,960 3,600 2,120 6
CT-6000 6,000 1,700 3,335 3,000 (1820) (4)
CT-4000 4,000 1,560 2,735 2,400 (1680) (4)

・アンカーボルトの先打ちはしないでください。
・タンクの目盛りは目安としてご使用ください。
・標準マンホール内径:φ500

CADデータダウンロード
CT-10000 標準品 DXF:102 KB PDF:37 KB
CT-10000 手すり プロテクター付梯子 DXF:191 KB PDF:65 KB
CT-10000 プロテクター付梯子 DXF:95 KB PDF:41 KB
CT-10000 補強枠 DXF:108 KB PDF:38 KB
CT-10000 フタ PDF:76 KB
CT-6000 標準品 DXF:33 KB PDF:19 KB
CT-6000 補強枠 手すり プロテクター付梯子 DXF:57 KB PDF:29 KB
CT-6000 プロテクター付梯子 DXF:36 KB PDF:23 KB
CT-6000 梯子 DXF:30 KB PDF:23 KB
CT-6000 補強枠 DXF:34 KB PDF:24 KB
CT-6000 フタ PDF:76 KB
CT-4000 標準品 DXF:23 KB PDF:19 KB
CT-4000 補強枠 手すり プロテクター付梯子 DXF:60 KB PDF:29 KB
CT-4000 プロテクター付梯子 DXF:29 KB PDF:22 KB
CT-4000 梯子 DXF:29 KB PDF:25 KB
CT-4000 補強枠 DXF:37 KB PDF:21 KB
CT-4000 フタ PDF:76 KB
