20ℓ~50,000ℓのタンクや遊具・特注品の樹脂成形

プラント・工場で水処理や薬品の貯留に数多く採用された実績を誇るスイコーのタンク・容器。
耐薬品性に優れたポリエチレン製のタンクが、それぞれの特徴で貴社の技術をバックアップいたします。

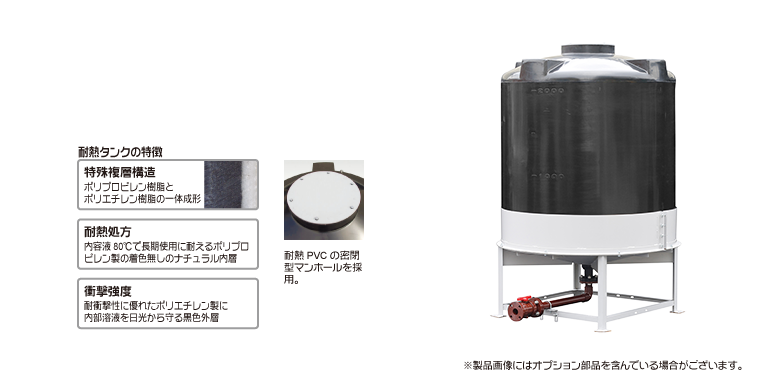

ポリエチレンとポリプロピレンによる特殊複層構造で耐熱温度80℃を実現
底部の傾斜により完全液出し可能
薬品の反応槽に最適

基本設計:内溶液比重~1.3まで、耐熱~80℃まで

本体材質 内層:ポリプロピレン、外層:ポリエチレン
※()はオプションです。製品寸法公差:±1.5%。(単位:mm)

品番 容量 外径 全体(高さ) 胴部(高さ) 架台(高さ) PCD アンカー本数 備考
HT-10000 耐熱 10,000 2,360 3,790 2,315 1,100 2,540 4
HT-6000 耐熱 6,000 2,010 3,155 2,025 810 2,135 4
HT-5000 耐熱 5,000 1,890 3,050 1,900 780 2,045 4
HT-4000 耐熱 4,000 1,740 2,845 1,780 760 1,850 4
HT-3000 耐熱 3,000 1,620 2,535 1,580 670 1,690 4
HT-2000 耐熱 2,000 1,420 2,235 1,315 595 1,560 4
HT-1000 耐熱 1,000 1,120 1,890 1,100 550 1,272 4
HT-500 耐熱 500 1,000 1,500 720 540 1,160 4

・アンカーボルトの先打ちはしないでください。
・タンクの目盛りは目安としてご使用ください。
・標準マンホール内径:500~2000L(φ340)、3000L以上(φ460)

CADデータダウンロード
HT-10000 耐熱 標準品 DXF:109 KB PDF:54 KB
HT-6000 耐熱 標準品 DXF:106 KB PDF:56 KB
HT-5000 耐熱 標準品 DXF:117 KB PDF:56 KB
HT-4000 耐熱 標準品 DXF:108 KB PDF:48 KB
HT-3000 耐熱 標準品 DXF:105 KB PDF:54 KB
HT-2000 耐熱 標準品 DXF:103 KB PDF:49 KB
HT-1000 耐熱 標準品 DXF:104 KB PDF:48 KB
HT-500 耐熱 標準品 DXF:112 KB PDF:52 KB
