20ℓ~50,000ℓのタンクや遊具・特注品の樹脂成形

プラント・工場で水処理や薬品の貯留に数多く採用された実績を誇るスイコーのタンク・容器。
耐薬品性に優れたポリエチレン製のタンクが、それぞれの特徴で貴社の技術をバックアップいたします。

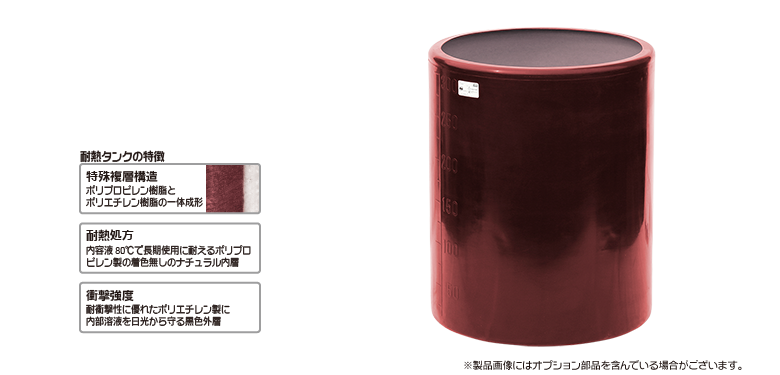

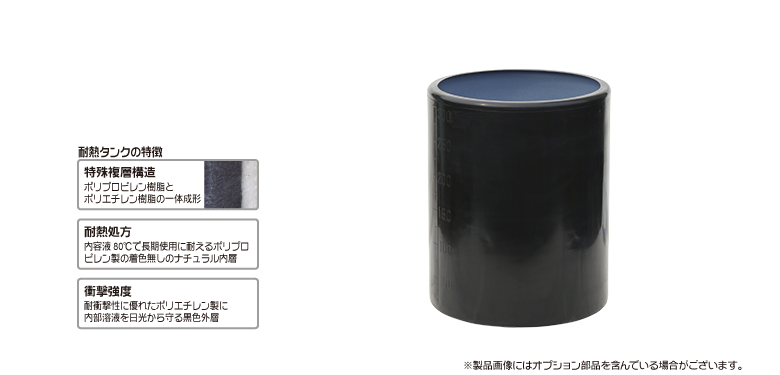

ポリエチレンとポリプロピレンによる特殊複層構造で耐熱温度80℃を実現
中が見やすく、清掃も行いやすい上部開放型
薬品の反応槽に最適

基本設計:内溶液比重~1.3まで、耐熱~80℃まで

本体材質 内層:ポリプロピレン、外層:ポリエチレン
※()はオプションです。製品寸法公差:±1.5%。(単位:mm)

品番 容量 外径 フランジ内径 高さ PCD アンカー本数 備考
MH-10000 耐熱 10,000 2,280 2,070 2,800 2,333 6
MH-8000 耐熱 8,000 2,170 1,970 2,465 2,223 6
MH-6000 耐熱 6,000 1,922 1,722 2,395 1,965 6
MH-5000 耐熱 5,000 1,890 1,690 2,095 1,933 6
MH-4000 耐熱 4,000 1,740 1,540 1,985 1,783 6
MH-3000 耐熱 3,000 1,625 1,485 1,680 1,745 (4)
MH-2000 耐熱 2,000 1,420 1,280 1,560 1,540 (4)
MH-1000 耐熱 1,000 1,060 960 1,250 1,180 (4)
MH-500 耐熱 500 900 800 870 1,020 (4)
MH-300 耐熱 300 710 630 870 830 (4)
MH-200 耐熱 200 570 500 890 690 (4)
MH-100 耐熱 100 440 384 745 560 (4)
MH-50 耐熱 50 390 340 510 510 (4)

・アンカーボルトの先打ちはしないでください。
・タンクの目盛りは目安としてご使用ください。

CADデータダウンロード
MH-10000 耐熱 標準品 DXF:25 KB PDF:28 KB
MH-8000 耐熱 標準品 DXF:72 KB PDF:29 KB
MH-6000 耐熱 標準品 DXF:72 KB PDF:31 KB
MH-5000 耐熱 標準品 DXF:73 KB PDF:30 KB
MH-4000 耐熱 標準品 DXF:71 KB PDF:30 KB
MH-3000 耐熱 標準品 DXF:65 KB PDF:23 KB
MH-2000 耐熱 標準品 DXF:65 KB PDF:22 KB
MH-1000 耐熱 標準品 DXF:66 KB PDF:22 KB
MH-500 耐熱 標準品 DXF:67 KB PDF:23 KB
MH-300 耐熱 標準品 DXF:66 KB PDF:22 KB
MH-200 耐熱 標準品 DXF:67 KB PDF:23 KB
MH-100 耐熱 標準品 DXF:67 KB PDF:21 KB
MH-50 耐熱 標準品 DXF:67 KB PDF:21 KB
